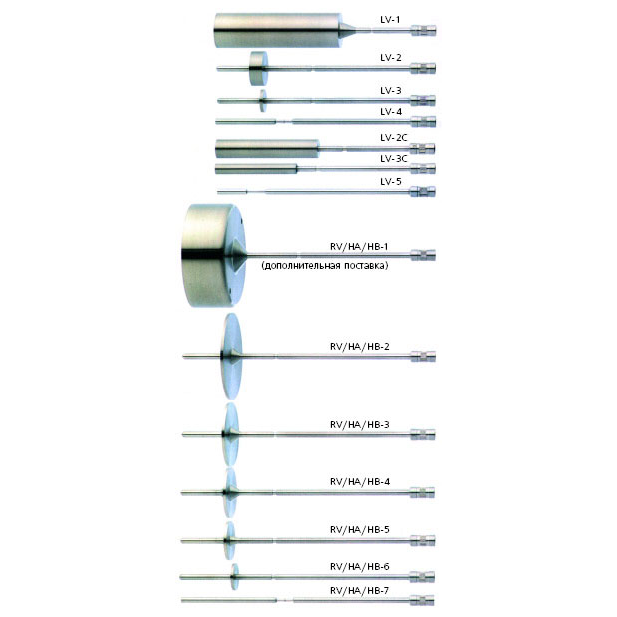

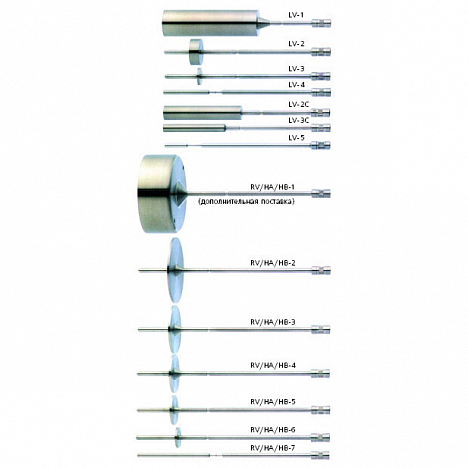

Т = 1 тысяча, М = 1 миллион *На основе стандартных скоростей LV 0,3 – 60 об/мин Примечание: шпиндели LV1 – LV4 поставляются с приборами LV. LV-5 – это дополнительный шпиндель, разработанный для увеличения диапазона измерений в области высоких значений. LV-2C и LV-3C– это дополнительные «цилиндрические» шпиндели для расчета скоростей сдвига Шпиндели LV и RV/HA/HB выполнены из нержавеющей стали 302 Возможна поставка дополнительных шпинделей из нержавеющей стали 316 или с тефлоновым покрытием для работы в коррозионной среде или при несовместимости с материалом
Шпиндели RV/HA/HB сПз (мПа*с)
Шпиндель
Диапазон* для серии RV
Диапазон* для серии НА
Диапазон* для серии НВ
RV/HA/HB-1**
100-20Т
200-40Т
800-160Т
RV/HA/HB-2
100-80Т
200-160Т
800-640Т
RV/HA/HB-3
100-200Т
200-400Т
800-1,6М
RV/HA/HB-4
200-400Т
400-80Т
1,6Т-3,2М
RV/HA/HB-5
400-800Т
800-1,6М
3,2Т-6,4М
RV/HA/HB-7
4Т-8М
8Т-16М
32Т-64М
Т = 1 тысяча, М = 1 миллион *На основе стандартных скоростей RV/HA/HB 0,5 – 100 об/мин Примечание: Шпиндели LV и RV/HA/HB выполнены из нержавеющей стали 302 Возможна поставка дополнительных шпинделей из нержавеющей стали 316 или с тефлоновым покрытием для работы в коррозионной среде или при несовместимости с материалом **Этот шпиндель поставляется дополнительно
Набор шпинделей RV/HA/HB включает шпиндели #2 - #7 и поставляется со стандартными вискозиметрами и реометрами Brookfield
Шпиндель #1 поставляется дополнительно
Шпиндели и чашки для системы конус-плита
Шпиндель
Скорость сдвига
Объем образца
Угол конуса
Радиус конуса
CPE-40
7.50N с-1
0,5мл
0,80
2,4 см
CPE-41
2,00N с-1
2,0мл
0,30
2,4 см
CPE-42
3,84N с-1
1,0мл
1,50
2,4 см
CPE-51
3,84N с-1
0,5мл
1,50
1,2см
CPE-52
2,00N с-1
0,5мл
30
1,2см
Чашка
CPE-44Y
Стандартная чашка без температурного датчика
CPE-44PY
Стандартная чашка с температурным датчиком RTD
PCP-3Y
Чашка с 1 штуцером для очистки
PCP-4Y
Чашка с luer-штуцером 1 штуцером для очистки
PCP-6Y
Чашка с luer-штуцером 2 штуцерами для очистки
PCP-7Y
Чашка с luer-штуцером 4 штуцерами для очистки
Примечание:Конические шпиндели и чашки калибруются на заводе как единая система.
Шпиндели CAP
Шпиндель
Скорость сдвига
Объем образца
Угол конуса
Радиус конуса
CAP-01
13,3N с-1
67 мкл
0,450
1,511 см
CAP-02
13,3N с-1
38 мкл
0,450
1,200 см
CAP-03
13,3N с-1
24 мкл
0,450
0,953 см
CAP-04
3,3N с-1
134 мкл
1,80
1,200 см
CAP-05
3,3N с-1
67 мкл
1,80
0,953 см
CAP-06
3,3N с-1
30 мкл
1,80
0,702 см
CAP-07
2,0N с-1
1700 мкл
30
2,399 см
CAP-08
2,0N с-1
400 мкл
30
1,511 см
CAP-09
2,0N с-1
100 мкл
30
0,953 см
CAP-10
5,0N с-1
170 мкл
1,20
1,511 см
Шпиндели UL
Шпиндель
Тип
Объем образца
Скорость сдвига
YULA-15
Шпиндель нержавеющая сталь 304
1,22 N
YULA-15Z
Шпиндель нержавеющая сталь 316
1,22 N
ULA-31Y
Камера для образцов нержавеющая сталь 304
16 мл
ULA-35YZ
Камера для образцов нержавеющая сталь 316
16 мл
N = об/мин
Шпиндель
Скорость сдвига
Объем образца
YULA-15
1,29N
17,0 мл
YULA-15Z
1,29 N
6,5 мл
ULA-31Y
1,29 N
2,0 мл
Камера
ULA- DIN-6Y
Для использования с ULA- DIN-86 и 87
DAA-1
Для использования с ULA- DIN-85
Шпиндели и камеры
PVS-30 (стандартная)
Для использования со шпинделем В1, В2 или В5
Triple Annulus
Для использования с PVS – TA5 B5 – D – HC
Шпиндели R/S
Коаксиальные шпиндели
Диапазон скоростей (мПа*с)
Скорость сдвига, с-1
Нагрузка сдвига, Па
Объем образца, мл
DG
1-1*103
0-4031
0-67
17
CC48
5-3,2*104
0-4114
0-206
70
CC45
20-1,5*105
0-1032
0-195
100
CC25
120-8*105
0-1032
0-1141
17
CC14
670-5*106
0-1032
0-6502
3
CC8
3,6*103-3*107
0-1032
0-34833
0,5
Конические
СР25-1
300-1,6*106
0-4890
0-12223
0,08
СР25-2
500-3,2*106
0-2400
0-12223
0,15
СР50-1
30-2*105
0-4800
0-1527
0,60
СР50-2
60-4*105
0-2400
0-1527
1,2
СР75-1
10-6*104
0-4800
0-452
2,0
СР75-2
20-1,2*105
0-2400
0-452
3,9
Пластина
РР25
1500-9,9*106
0-1047
0-16297
РР50
90-2*105
0-2094
0-2037
РР75
20-1,2*105
0-3141
0-603
Крыльчатый шпиндель
Длина лопастей (мм)
Диаметр лопастей (мм)
Нагрузка сдвига (Па)
V80-40
80
40
6,395-213,3
V40-20
40
20
51,18-1706
V30-15
30
15
121,3-4042
Шпиндели и камеры Thermosel
Шпиндель
Скорость сдвига
Объем образца, мл
SC4-18
1.32 N
8
SC4-31
0.34 N
10
SC4-34
0.28 N
9.5
SC4-21
0.93 N
8
SC4-27
0.34 N
10.5
SC4-28
0.28 N
11.5
SC4-29
0.25 N
13
SC4-_BS = сплошной вал. Не доступно для шпинделей SC4-18 и SC4-21
Камера
Тип
НТ-2
Камера для образцов для многократного использования, нержавеющая сталь
НТ-2DB-100
Камера для образцов – одноразовая, алюминиевая, 100 шт.
Шпиндели KU-1+
Шпиндель
Тип
KU1-10
Стандартный шпиндель Кребса
KU1-75Y
Дополнительный шпиндель для паст
Камеры и шпиндели для малых образцов
Шпиндель
Скорость сдвига
Объем образца, мл
SC4-18
1.32 N
8
SC4-31
0.34 N
10
SC4-34
0.28 N
9.5
SC4-16
0.29 N
4,2
SC4-25
0.22 N
16,0
SC4-21 (SD)
0.93 N
8
SC4-27 (SD)
0.34 N
10,5
SC4-15
0.48 N
3,0
SC4-28
0.28 N
11,5
SC4-29
0.25 N
13,0
SC4-14
0.40 N
2,0
Камера
Тип
SC4-13R
Камера для образцов без температурного датчика
SC4-13RPY
Камера для образцов с температурным датчиком RTD
SC4-8R
Камера для образцов без температурного датчика
SC4-8RPY
Камера для образцов с температурным датчиком RTD
SC4-7R
Камера для образцов без температурного датчика
SC4-7RPY
Камера для образцов с температурным датчиком RTD
SC4-6R
Камера для образцов без температурного датчика
SC4-6RPY
Камера для образцов с температурным датчиком RTD
SC4-13RD-100
Камера для образцов – одноразовая, алюминиевая, 100 шт.
Т-образные шпиндели сПз (мПа*с)
Шпиндель
LV
RV
HA
HB
T-A
156-62.4Т
2Т-400Т
4Т-800Т
16Т-3,2Т
T-D
312-124,8Т
4Т-800Т
8Т-6М
24Т-6,4Т
T-C
780-312Т
10Т-2М
20Т-4М
80Т-16Т
T-D
1,5Т-624Т
20Т-4М
40Т-8М
160Т-32Т
T-E
3,9Т-1,5Т
50Т-10М
100Т-20М
400Т-80Т
T-F
7,8Т-3,1Т
100Т-20М
200Т-40М
800Т-160Т
Т = 1 тысяча, М = 1 миллион
Шпиндель спирального адаптера
Шпиндель
Камера
SA-70
SA-1Y
Крыльчатые шпиндели
Шпиндель
Длина лопастей (дюймы)
Диаметр лопастей (дюймы)
Нагрузка сдвига Па (дин/см2)*
V-71
2,708
1,354
0,5-5,0 (5-50)
V-72
1,706
0,853
2-20 (20-200)
V-73
0,998
0,499
10-100 (100-1000)
V-74
0,463
0,232
100-1000 (1000-10000)
Примечание: Диаметр контейнера должен быть в 2 раза больше диаметра лопастей, если это возможно. * При использовании с вискозиметром RV
Специальные шпиндели
MVS-1Y
Лопастный шпиндель – Используется с адаптером малых образцов для удерживания материала образца в суспензии
Шпиндель 4В2 Необходим для измерения вязкости в соответствии со стандартом ASTM D2983 (Низкотемпературное измерение вязкости автомобильных смазочных масел) Шпиндель ABZ Используется для измерения вязкости толстых слоев паст. Малая длина этого шпинделя удобна при погружении в сосуды с малой глубиной. Рабочая длина шпинделя менее 1 дюйма. Удлинитель типа D
Шпиндель
Тип
YDX-1
Входящая накидная гайка, присоединяется к шпинделю
SP1-UC-Y
Охватывающая накидная гайка, присоединяется к вискозиметру
SXV-XX
Звено удлинителя; длину см. ниже
Удлинитель типа S Шпиндель Доступен для конфигураций шпинделей LVI-4 и RV/HA/HB Удлинители
